Elektronik fikriniz için sağlam bir kart temeli.
Bir kartın başarısı yalnızca bileşenlerin bağlanmasına bağlı değildir. Kullanım amacı, güç ihtiyacı, fiziksel sınırlar ve üretim yöntemi daha şematik aşamasında birlikte düşünülmelidir.
PCB projenizi anlatın
Şemadan üretim çıktısına kadar.
Çalışma, ürünün ne yapacağını ve hangi koşullarda çalışacağını anlamakla başlar. Besleme, işlemci veya mikrodenetleyici, giriş çıkışlar ve bağlantı arayüzleri için gereksinimler netleşince devre şeması oluşturulur veya mevcut şema gözden geçirilir.
PCB yerleşiminde kart boyutu, bağlantı noktalarının konumu, güç dağıtımı ve sinyal yolları birlikte ele alınır. Katman sayısı ve yerleşim tercihleri projenin gereksinimlerine göre belirlenir. Amaç, yalnızca ekranda düzgün görünen bir kart değil, prototipte değerlendirilebilecek tutarlı bir tasarım dosyası hazırlamaktır.
Mevcut bir şemanız varsa çalışma doğrudan yerleşim ve yönlendirme adımından başlayabilir. Henüz devre mimarisi yoksa bileşen ve arayüz kararları da kapsamın bir parçası olarak planlanır.
Teslim içeriği baştan belirlenir.
- Gereksinimlere göre devre şeması
- PCB yerleşimi ve yönlendirme dosyaları
- Üretim için Gerber ve delik dosyaları
- Gerekli olduğunda bileşen listesi
- Prototip değerlendirmesi için teknik notlar
Doğru soruları erken sorarız.
Besleme ve tüketim
Kaynak türü, gerilimler, koruma ihtiyacı ve güç dağıtımı kartın başlangıç kararları arasındadır.
Boyut ve bağlantılar
Montaj delikleri, konnektörler ve gövde sınırları yerleşim başlamadan tanımlanır.
Prototip için hazırlık
Test noktaları ve erişim gereksinimleri, tasarımın ileride nasıl değerlendirileceğiyle birlikte düşünülür.
Portföyden örnekler.

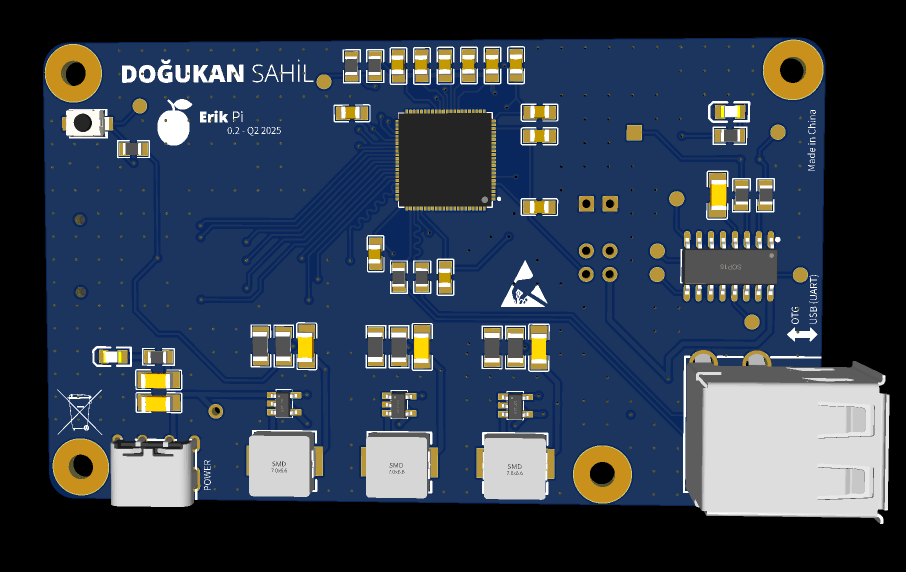

Erik Pi, LoRa geliştirme kartı ve ESP tabanlı kontrol kartı gibi farklı boyut ve arayüz gereksinimlerine sahip PCB çalışmalarını ana sayfada görebilirsiniz. Bu görseller her yeni projenin aynı mimariyle ilerleyeceği anlamına gelmez; yaklaşım ihtiyaca göre şekillenir.
Bir projeye başlamak için mevcut şemanızı, hedef kart boyutunu ve cihazın ana işlevini paylaşmanız yeterli. Hangi dosyaların gerekli olduğunu birlikte netleştirebiliriz.
Kart fikrinizi konuşalım.
İşlevi, boyutu ve varsa mevcut teknik dosyaları anlatın.
